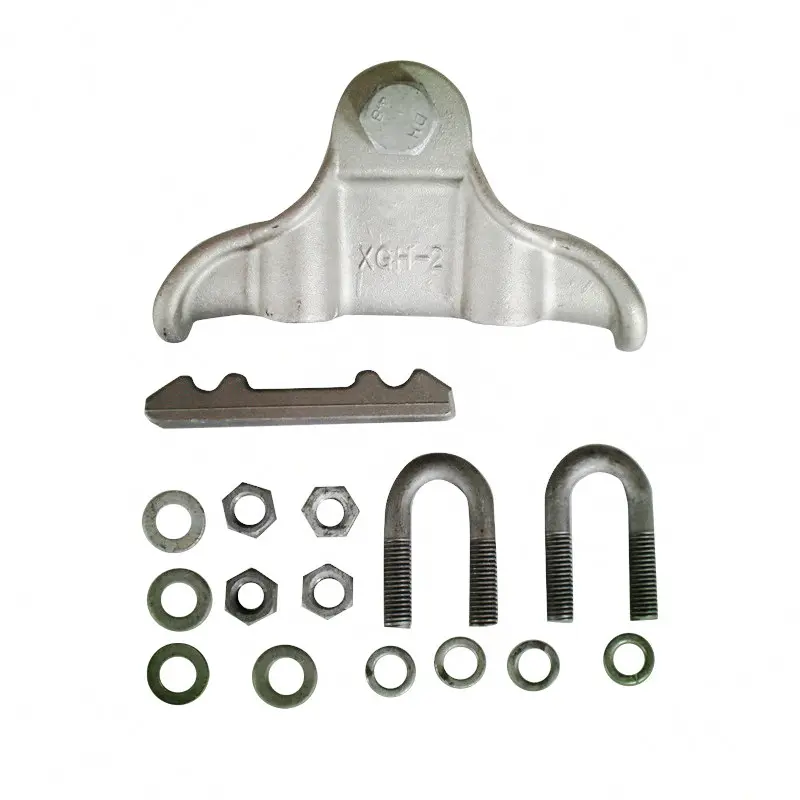

تستخدم المشابك تعليق XGH أساسا لخطوط الكهرباء العلوية أو المحطات الفرعية، لإصلاح الأسلاك على سلسلة عازل، وتعليق سلك الحماية من البرق الأسلاك على عازل أو سلك الحماية من البرق على البرج عن طريق ربط التجهيزات. جسم المشبك ولوحة الضغط مصنوعة من سبائك الألومنيوم عالية القوة ، وخضعت لعملية معالجة حرارية ، والتي ليس لها تأثير الهيجستيري ولها تأثير موفر للطاقة.
المشبك تعليق سبائك الألومنيوم هو شركة، وسهلة التركيب، قوي ودائم، ويعتمد تكنولوجيا الصب الضغط المنخفض. لديها مقاومة قوية للتآكل، لا hysteresis، وليس من السهل كسر، والتوصيل الكهربائي قوية.
ملامح:
1. المواد: عالية القوة سبائك الألومنيوم
2. رقم الموديل: XGH-3
3. U رقم الترباس: 2 مسامير nos
4. قوة التوتر: 40kN
المواصفات الفنية:
نموذج |
التكيف مع قطر السلك(مم) |

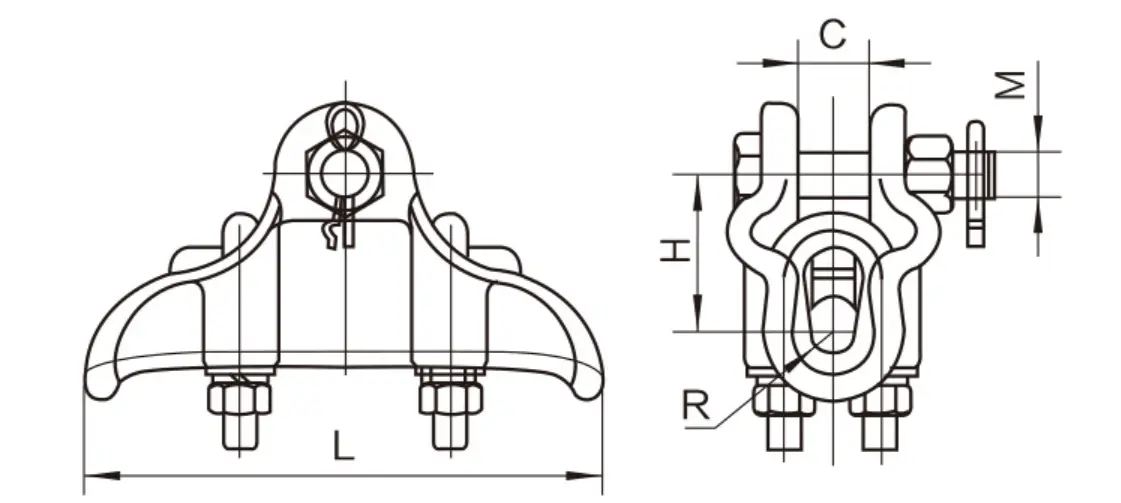

الأبعاد الرئيسية(مم) |
تحميل الفشل الاسمي(KN) |
الوزن المرجعي(كجم) |
||||
H |
C |
M |
R |
L |
||||
XGH-2 |
5.1~12.5 |
52.5 |
25 |
16 |
18.0 |
166 |
40 |
1.0 |
XGH-3 |
12.4~17 |
50.5 |
23 |
16 |
11.5 |
200 |
40 |
1.5 |
XGH-4 |
19~23.5 |
59.5 |
27 |
16 |
13.5 |
225 |
40 |
2.3 |
XGH-5 |
24.2~28 |
70 |
32 |
16 |
16.0 |
260 |
60 |
4.4 |
طريقة التثبيت:
1. حدد وتثبيت النموذج الصحيح من السلك، وتثبيته.
2. قم بتوصيل مشبك السلك بتجهيزات توصيل أخرى.
3. تخفيف الترباس على شكل حرف U والجوز لتمرير السلك من خلال المشبك تعليق، وضبط الترهل الأسلاك مع التوتر الأسلاك.
4. تشديد المكسرات على كلا الجانبين من الترباس U بالتساوي، والحفاظ على شريط الضغط في منتصف الأخدود الضغط من الجسم، واضغط على السلك على الجسم.
5. استخدام تشديد الأسلاك لسداد وتركيب كاملة.
